Kusovník teplovodného podlahového kúrenia
Od polystyrénu pod rúrku až po posledné šróbenie na rozdeľovači: čo objednať, v akom balení a čo s čím rozmerovo sedí. Cenu s DPH a stav skladu každej položky preberáme z e-shopu ATRIA.SK.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Päť skupín materiálu a rozmer, ktorý ich spája
Kto objednáva podlahové kúrenie, nekupuje jeden výrobok, ale reťaz dielov, v ktorej musí každý článok rozmerovo zapadnúť do susedného. Spoločným menovateľom je takmer vždy rúrka 16 × 2 mm: pre ňu sú tvarované výstupky systémových dosiek (priemer 14–18 mm), podľa nej sa vyberá zverné šróbenie s pripojením 3/4" Eurokónus a na tento závit musia byť pripravené vývody rozdeľovača. Piatu skupinu tvorí drobný materiál pod poter – obvodový dilatačný pás a plastifikátor do betónu.
Katalóg je rozdelený presne podľa týchto skupín. Pri položkách uvádzame balenie, v ktorom sa predávajú, a cenníky, do ktorých sa cena s DPH a skladová dostupnosť sťahujú z ATRIA.SK. Ak ešte nemáte spočítané množstvá, začnite kalkulačkou materiálu; samotnú pokládku opisuje návod na montáž podlahového kúrenia.
Kusovník pre rodinný dom so 100 m² vykurovanej podlahy
Predpoklady: mokrá skladba s betónovým poterom, rúrka každých 15 cm, všetky okruhy na jednom rozdeľovači. Rátame rovnako ako kalkulačka – dĺžka rúrky = plocha ÷ rozostup, k tomu 10 m prívodu na okruh, jeden okruh zhruba do 90 m a k doskám 5 % na odrezky.
| Skupina | Čo objednať | Množstvo pre 100 m² | Detail v katalógu |
|---|---|---|---|
| Rúrka do podlahy | plastohliník PEX-AL-PEX 16 × 2, kód PEXALPEX 162 | okolo 750 m – 667 m uložených v ploche a po 10 m prívodu pre každý z 8 okruhov | Potrubia |
| Oblúky pri rozdeľovači | fixačný oblúk 90° pre rúrku 16–18 mm | 16 ks, po dvoch na okruh v mieste, kde rúrka vychádza z podlahy | Potrubia |
| Doska pod rúrku | STIROTERMAL DUO 20 s výškou 42 mm; pri tesnej skladbe DUO 11, pri väčšej rezerve DUO 30 | 94 tabúľ po 1,12 m², spolu približne 105 m² | Polystyrén |
| Pás po obvode | DP 50 s rozmerom 8 × 150 mm a fóliovou zásterkou proti zatečeniu poteru | súčet obvodov všetkých miestností, zaokrúhlený nahor na násobok 50 m | Polystyrén |
| Prísada do betónu | plastifikátor PL 10 v balení po 10 kg | pri poteri hrubom 50 mm asi 4 balenia, keďže jedno pokryje okolo 25 m²; hrubší poter znamená úmerne viac | Príslušenstvo pod poter |
| Rozdeľovač | 8 vývodov – mosadzný H.P.W. ROZDZ.08H alebo nerezový HR1103-8 | 1 ks | Rozdeľovače |
| Uzávery s teplomerom | guľové ventily v páre – červený na prívod, modrý na spiatočku, priame alebo rohové | 1 pár | Rozdeľovače |
| Skrinka | pre 8 okruhov bez čerpadlovej zostavy: na stenu 1220HPX, do steny 1320HPX | 1 ks | Výber skrinky |
| Šróbenia na vývody | RCS16 pre rúrku 16 × 2 so závitom 3/4" Eurokónus | 16 ks (8 okruhov × 2) | Fitingy |
| Prívod od kotla | rúrka PEX-AL-PEX 20 × 2 a prechodky na závit | podľa dĺžky trasy od zdroja tepla k skrinke | Potrubia, fitingy |
Prepočet nenahrádza projekt – počet okruhov a hustotu kladenia určí výpočet tepelných strát. Pre inú plochu použite kalkulačku materiálu, prípadne pošlite pôdorys na info@atria.sk a kusovník pripravíme podľa neho.
Kódy a údaje, podľa ktorých overíte dodaný tovar
Výťah z produktových popisov na ATRIA.SK. Keď tovar dorazí, porovnajte kód a údaje na obale s týmto prehľadom – zámena rozmeru sa najlacnejšie odhalí ešte pred montážou.
| Kód | Čo to je | Predajná jednotka | Údaje, ktoré majú sedieť |
|---|---|---|---|

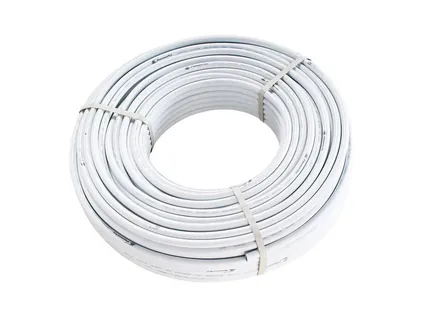

| PEXALPEX 162 | plastohliníková rúrka | kotúč 200 m | rozmer 16 × 2 mm; hliníková vrstva 0,20 mm slúži ako kyslíková bariéra; dĺžková rozťažnosť 0,026 mm/m·K |

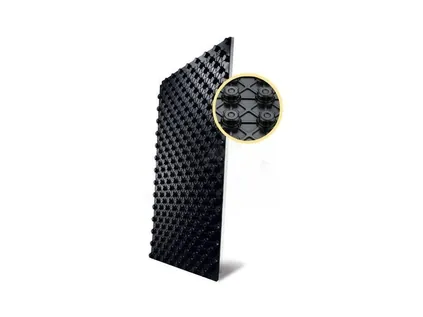

| STIROTERMAL DUO 20 | systémová doska s výstupkami | balík s 10 tabuľami (11,2 m²) | celková výška 42 mm; rúrka 14 až 18 mm; tvrdá PS fólia 0,6 mm; ohybová pevnosť 150 kPa |

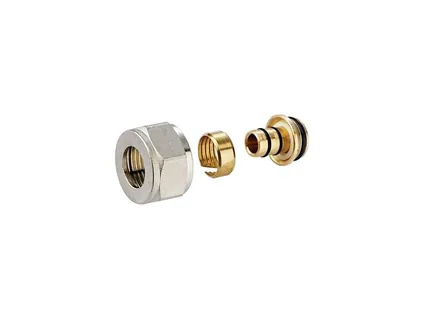

| RCS16 | zverné šróbenie | 2 ks na každý okruh | závit 3/4" Eurokónus; rúrka PEX-AL-PEX alebo PB 16 mm; doťahovať na 30–40 Nm |

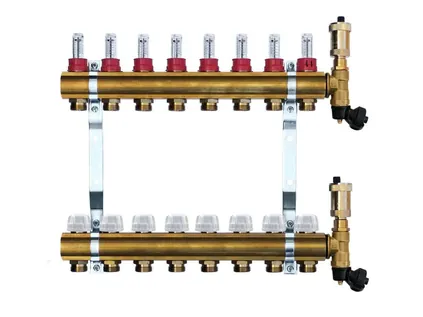

| ROZDZ.08H | mosadzný rozdeľovač H.P.W. | 1 ks | 8 vývodov; pripojenie 1"; poniklovaná mosadz Ms 58; najviac 6 bar a 80 °C; prietokomery, odvzdušnenie aj vypúšťanie |
| HR1103-8 | nerezový rozdeľovač | 1 ks | 8 vývodov 3/4" EK; ventily M30 × 1,5; prietokomery Regolux 0–5 l/min; nerez podľa DIN EN 1264-4 |
| ROZDZ.ZAW.CZ / .N | guľové ventily s teplomerom | pár | šróbenie 1"; stupnica teplomera 0–80 °C; červený a modrý motýľ; mosadz |
| 1320HPX | skrinka pod omietku | 1 ks | 7–8 okruhov bez čerpadla; vnútorný priestor 565 × 575–665 × 110–175 mm; biely smalt |
Úplné tabuľky parametrov nájdete pri jednotlivých skupinách: systémové dosky, rúrky PEX-AL-PEX a rozmery skriniek na rozdeľovač.
Štyri skupiny materiálu v katalógu

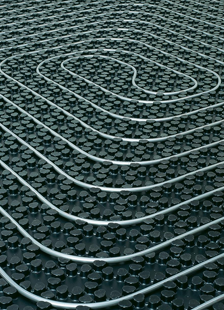

Systémové dosky a izolácia
Dosky s výstupkami DUO 11, 20 a 30, platňa SOLO, suchý systém DRY, tacker doska s rastrom a všetko pod poter: pás, fólia aj plastifikátor.
Zobraziťarrow_forward

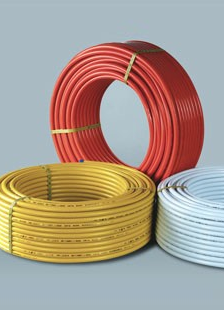

Rúrky
Plastohliník PEX-AL-PEX od 16 × 2 po 32 × 3, Alpex Turatec, PE-Xa aj polybutylén HEPWORTH – s balením a spotrebou na plochu.
Zobraziťarrow_forward

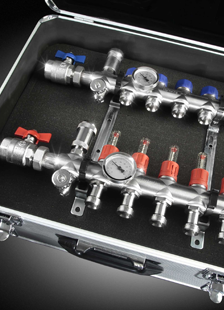

Rozdeľovače a skrinky
Mosadz H.P.W., nerez s prietokomermi či hotové zostavy IVAR pre 2 až 12 okruhov, k nim skrinky HPX a guľové ventily.
Zobraziťarrow_forward
Spoje a tvarovky
Šróbenia Eurokónus na vývody, skrutkované a lisovacie spojky na plastohliník, mosadzné závitové kusy a nástrčný HEPWORTH.
Zobraziťarrow_forwardČo z kusovníka pribudne a čo vypadne podľa uloženia rúrky
Rozdeľovač, skrinka, šróbenia a rúrka sú pri všetkých troch spôsoboch rovnaké. Mení sa to, čo leží pod rúrkou a čím ju držíte – a od toho sa odvíja, ktoré položky do objednávky pribudnú alebo z nej vypadnú. Rozhodnite to skôr, než objednáte dosky; pod hotové rozvody už inú dosku nepodložíte.
Doska s výstupkami a betónový poter
Typická novostavba. Rúrka 16 × 2 sa vtláča medzi výstupky dosiek STIROTERMAL DUO a vyberáte len výšku – najnižšiu DUO 11 (33 mm), strednú DUO 20 (42 mm) alebo najvyššiu DUO 30 (52 mm). Spony, príchytky ani rastrová fólia sa neobjednávajú, rozostup drží tvar dosky. Patrí k tomu pás DP 50 a plastifikátor do poteru.
Tacker
Namiesto dosky s výstupkami príde doska UHP302FP s textíliou a rastrom 10 × 10 cm. Pribudne krabica spôn HS T, páska na spoje textílie a náradie tacker, ktoré treba kúpiť alebo požičať. Pás aj plastifikátor zostávajú.
Suchá podlaha bez betónu
Ak sa poter liať nebude – typicky drevostavba alebo rekonštrukcia, kde mokrý proces nechcete –, objednáva sa doska STIROTERMAL DRY s výškou 30 mm a k nej hliníkové roznášacie plechy UHPS pre rúrku Ø 16 mm. Plastifikátor z objednávky vypadne. Celý systém rozoberá suche-podlahove-kurenie.sk.
Materiál je na stavbe: kontrola a príprava pred pokládkou
1. Dodací list oproti kusovníku
Prejdite položku po položke – kódy dosiek, rozmer rúrky, počet šróbení a ventilov. Rozmer rúrky overte na jej potlači alebo na štítku kotúča: 16 × 2 a 20 × 2 sa v kotúči na pohľad ľahko zamenia a každá potrebuje iné šróbenie.
2. Počítajte tabule, nie metre
Dosky sa účtujú za m², no prichádzajú v balíkoch s pevným počtom tabúľ. Pri DUO 20 je v balíku 10 kusov, takže modelových 94 tabúľ zodpovedá 9 celým balíkom a 4 voľným tabuliam. Ak čísla nesedia, nahláste to hneď, nie až keď v poslednej miestnosti chýba doska.
3. Rozdeľte kotúče na okruhy
Okruh v podlahe musí byť z jedného kusa, preto si dĺžky naplánujte ešte pred odvíjaním. Z kotúča 200 m vyjdú najviac dva okruhy okolo 90 m, spolu 180 m. Okruh, ktorý sa do zvyšku kotúča nezmestí, začnite z nového kotúča – zvyšok nikdy nenadpájajte spojkou, ktorá by skončila v poteri.
4. Uskladnenie dosiek a rúrky
Polystyrénové balíky nechajte zabalené, naležato na rovnom podklade a zaťažené, aby ich neodvial vietor. Na rozložené dosky neodkladajte vrecia, kotúče ani náradie, ktoré by polámalo výstupky. Rúrku vyberajte z obalu až pri pokládke – poškriabaný alebo zalomený úsek do podlahy nepatrí.
5. Drobné diely pokope pri rozdeľovači
Šróbenia, oblúky a guľové ventily uložte do jednej krabice priamo pri mieste skrinky. Gumové O-krúžky z EPDM nesmú prísť do styku s minerálnym olejom; ak treba niečo zvlhčiť, výrobca pripúšťa len silikónové mazivo.
6. Materiál pod poter až k betonáži
Plastifikátor PL 10 držte v suchu v uzavretom obale, dávkovanie podľa technického listu je vytlačené na balení. Dilatačný pás DP 50 je samolepiaci a jeho fóliu prekladáte cez okraj dosiek – rozbaľte ho až pri pokládke, aby lepiaca vrstva nezachytila stavebný prach.
Ako u nás funguje odber materiálu
Výdaj zo Žiliny
Dosky, rúrky, rozdeľovače aj spoje vydávame z nášho skladu v Žiline. Či je položka práve skladom, ukazuje cenník; osobnú prehliadku tovaru si dohodnite vopred – v sklade sme v pracovné dni od 7:30 do 15:30.
Kusovník skontroluje technik
Pôdorys pošlite na info@atria.sk alebo zavolajte technikovi na +421 917 133 664. Prejde s vami rozdelenie plochy na okruhy, veľkosť rozdeľovača aj výber dosky.
Odber pre firmy
Kúrenárske a montážne firmy či stavebniny dostanú veľkoobchodnú cenu. Jej výšku dohodneme podľa toho, koľko a ako pravidelne odoberáte.
Jeden rozmer naprieč dodávkou
Výstupky dosiek pre rúrku 14–18 mm, rúrka 16 × 2 a šróbenia 3/4" Eurokónus – celý reťazec poskladáte bez redukcií a prechodiek.
Poradie rozhodnutí pred odoslaním objednávky
1. Plocha s rúrkou, nie plocha miestnosti
Od podlahovej plochy odčítajte miesto pod vaňou, sprchovým kútom, kuchynskou linkou a vstavanými skriňami. Popri tom si zapíšte obvody miestností – podľa nich sa objednáva pás. Hrubé množstvá potom vypočíta kalkulačka materiálu.
2. Spôsob kladenia a výška dosky
Výška skladby podlahy rozhodne medzi DUO 11, 20 a 30. Ak sa nebude liať betón, prichádza do úvahy doska DRY; ak chcete rozostup voliť voľne podľa rastra, tacker doska UHP302FP.
3. Okruhy, rozdeľovač, skrinka – v tomto poradí
Najprv počet okruhov, potom rozdeľovač s rovnakým počtom vývodov a až nakoniec skrinka, ktorá musí pobrať rozdeľovač aj s guľovými ventilmi. Šróbení objednajte dvojnásobok počtu okruhov.
4. Odoslanie
Bežnú objednávku vybavíte priamo na ATRIA.SK cez odkaz pri položke cenníka. Firmy a väčšie stavby nech pošlú dopyt na info@atria.sk – vrátime cenovú ponuku.
Šesť chýb, ktoré predražia alebo zdržia dodávku
- Započítaná celá podlaha – plocha pod vaňou, sprchovým kútom, linkou či vstavanou skriňou sa nevykuruje. Keď ju z výpočtu vyhodíte, ušetríte na doskách aj na rúrke.
- Rúrka len na miestnosti – každý okruh má aj úsek od miestnosti k rozdeľovaču, orientačne 10 m. Osem okruhov tak spotrebuje 80 m navyše, teda dve pätiny 200-metrového kotúča.
- Jeden okruh na veľkú obývačku – rúrka 16 × 2 sa v jednom okruhu ukladá zhruba do 90 m. Väčšiu miestnosť rozdeľte na dva okruhy a o vývod väčší objednajte aj rozdeľovač na podlahové kúrenie.
- Skrinka podľa počtu vývodov bez príslušenstva – guľové ventily alebo čerpadlová zostava rozdeľovač predĺžia a skrinka potom musí byť širšia, než by stačilo pre samotné vývody.
- Šróbenie pre iný rozmer – vyberá sa podľa rúrky aj podľa závitu vývodu. K rúrke PEX-AL-PEX 16 × 2 a vývodu 3/4" Eurokónus patrí RCS16 z ponuky spojov a tvaroviek.
- Zabudnutý obvodový pás – bez dilatačného pásu nemá poter pri ohreve kam sa rozťahovať a tlačí do stien. Metre rátajte zo súčtu obvodov, nie z plochy.
Kde nájdete montáž, výpočty a detail jednotlivých dielov
Tu riešime, čo a koľko objednať. Ako materiál uložiť, nastaviť a dimenzovať, rozoberajú ďalšie weby ATRIA:
- Návod na montáž podlahového kúrenia – poradie prác od pásu po tlakovú skúšku.
- Kalkulačka materiálu – dĺžka rúrky, počet okruhov, tabule a pás pre zadanú plochu.
- Kladenie potrubia podlahovky – kde voliť rozostup 10 a kde 15 cm.
- Čerpadlo a zmiešavanie pre podlahové kúrenie – keď z jedného kotla kúrite radiátory aj podlahu.
- systemova-doska.sk – dosky STIROTERMAL do detailu a náhrady starších typov UHP.
- mosadzne-rozdelovace.sk – mosadzné rozdeľovače H.P.W. a nastavenie prietokomerov.
- rozdelovace.sk – nerez verzus mosadz pri rozdeľovačoch.
