Každé miesto rozvodu má svoj spoj: šróbenie Eurokónus na vývode rozdeľovača, skrutkovanú spojku tam, kam sa neskôr dostanete kľúčom, lisovanú do steny. O správnom kuse rozhoduje rozmer rúrky, strana závitu a prístupnosť spoja.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Prehľad postupuje od kotla k podlahe. Okruh v poteri sa spájať nemá – rúrka ide v jednom kuse z rozdeľovača do miestnosti a späť, spoje sú až na vývodoch.
| Miesto v rozvode | Typ spoja | Kódy v ponuke | Pozor pri objednávke |
|---|---|---|---|
| Kotol, čerpadlo, armatúry, oceľové potrubie | mosadzná závitová tvarovka | kolená MF a FF, T-kusy, nátrubok | závit tesní teflónová páska alebo konope s tesniacou pastou – objednajte ich spolu s tvarovkami |
| Hlavný rozvod 26 × 3 napojený na závit 1" | zverné šróbenie s vonkajším závitom 1" | RCS26 | doťahuje sa na 25–35 Nm |
| Spoj na plastohliníku, ku ktorému sa dostanete – kotolňa, skrinka rozdeľovača, revízne dvierka | skrutkovaná spojka | PEX.Z16, PEX.Z20, PEX.ZR16X20, prechody PEX.Z.GZ / GW, kolená PEX.K.GZ | montuje sa vidlicovým kľúčom a dá sa rozobrať |
| Spoj, ktorý zmizne v stene alebo pod omietkou | lisovací fiting | PEX-Z.Z16, PEX-Z.K16, PEX-Z.T16 a ďalšie | nerozoberateľný; potrebné sú kliešte s čeľusťami U-profilu |
| Radiátor s VK armatúrou alebo regulačné šróbenie s EK | zverné šróbenie EK | RCS16, pre meď 15 × 1 kód 500025 | rozmer šróbenia sa musí zhodovať s rozmerom rúrky |
| Okruh podlahovky na vývode rozdeľovača | zverné šróbenie Eurokónus (EK) | RCS16 (PEX-AL-PEX a PB 16 mm), 500684 (ALPEX 16 × 2), 500650 (PEX 18 × 2) | dva kusy na okruh; moment 30–40 Nm pri RCS16 a 500650, 25–35 Nm pri 500684 |
| Polybutylén alebo meď, montáž bez náradia | nástrčná spojka HEPWORTH | HD1/15, HD1/16, HD10/15 a ďalšie | ku každej tvarovke vsuvky HX60 – koľko, je uvedené pri produkte |
Tesniace krúžky z EPDM nesmú prísť do kontaktu s minerálnym olejom; výrobca pripúšťa iba mazivo na silikónovej báze. Montáž jednotlivých druhov spojov opisuje podlahove-vykurovanie.sk – skrutkované spojky, lisovacie fitingy a nástrčné spojky HEPWORTH.
Cenu a stav skladu sťahujeme z e-shopu; úplný sortiment je rozdelený do cenníkov nižšie.
Pomlčka znamená, že výrobca hodnotu pri danom spoji neuvádza – odhadom ju nedopĺňame.
| Kód | Pre rúrku | Moment / spôsob montáže | Pripojenie | Teplota a tlak | Telo a tesnenie |
|---|---|---|---|---|---|
| 500684 IVAR TA | viacvrstvové ALPEX 16 × 2 | 25–35 Nm | Eurokónus (EK) alebo M 24 | PN 10 / +120 °C | mosadz CW617N, O-krúžok EPDM |
| RCS16 | PEX-AL-PEX a PB 16 mm | 30–40 Nm | 3/4" Eurokónus (EK) | – | – |
| 500650 | PEX 18 × 2 | 30–40 Nm | Eurokónus (EK) | PN 10 / +120 °C | mosadz CW617N, O-krúžok EPDM |
| 500025 IVAR TR | meď 15 × 1, IVAR.C-STEEL | 35–45 Nm pre meď, 40–50 Nm pre C-STEEL | Eurokónus (EK) | PN 10 / +120 °C | mosadz CW617N, O-krúžok EPDM |
| RCS26 | PEX-AL-PEX a PB 26 × 3 | 25–35 Nm | vonkajší závit 1" (M) | – | – |

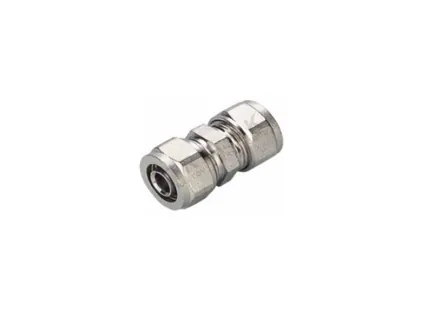

| PEX.Z16 / PEX.Z20 | PEX-AL-PEX 16 × 2 / 20 × 2 | vidlicový kľúč | skrutkovaná spojka | – | poniklovaná mosadz, 2 krúžky EPDM |

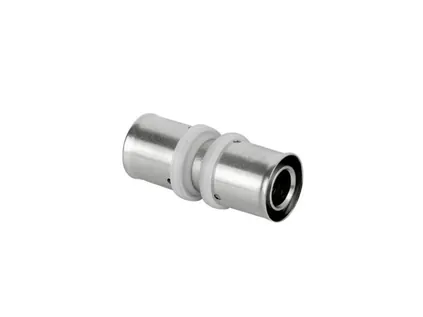

| PEX-Z.Z16, PEX-Z.T16 | PEX-AL-PEX 16 | lisovanie čeľusťami U-profilu | lisovací spoj | – | poniklovaná mosadz, záruka 10 rokov |

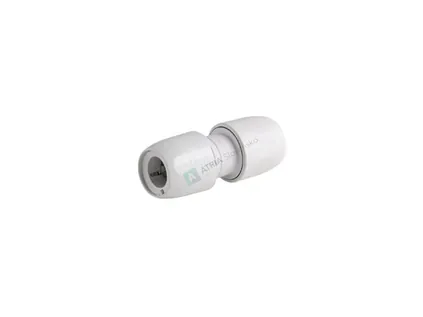

| HD1/15 HEPWORTH | polybutylén a meď 15 mm | bez náradia, 2 vsuvky HX60/15 | nástrčná spojka | – | – |
Šróbenia IVAR sa dodávajú v sáčkoch po 40 kusov, krabica obsahuje 320 kusov.
Odčítajte ich z potlače rúrky, napríklad 16 × 2 mm. Spojka aj šróbenie sa vyrábajú presne na tento rozmer. Plastohliník 16 × 2 je rozmerový štandard, takže naň sadnú aj spoje iných výrobcov.
Na vývod rozdeľovača a k radiátoru zverné šróbenie, na miesto s prístupom skrutkovanú spojku, do steny lisovanú, ku kotlu a armatúram mosadznú závitovú tvarovku, pri rozvodoch HEPWORTH nástrčnú.
Pri prechodoch z plastohliníka rozlišujte GZ (vonkajší) a GW (vnútorný), pri mosadzných kusoch MF a FF. Vývody rozdeľovačov a radiátorové armatúry s Eurokónusom potrebujú šróbenie EK.
Na jeden okruh podlahovky idú dve šróbenia. Pri HEPWORTH pripočítajte vsuvky HX60 v počte, ktorý je uvedený pri každej tvarovke.

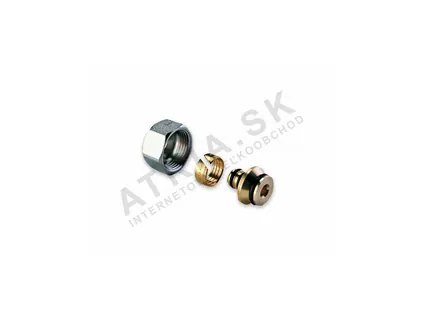

Šróbenie EK napája rúrku okruhu na vývod rozdeľovača, na VK armatúru radiátora alebo na regulačné šróbenie. Pri doťahovaní matice sa vnútorný prstenec stiahne okolo rúrky a pevne ju chytí, za tesnosť zodpovedá O-krúžok z EPDM. Spoj ostáva rozoberateľný: maticu povolíte a rúrku vytiahnete.
Ak si zostavu skladáte sami, prejdite rozvod od zdroja tepla smerom k podlahe – každý úsek má svoj typický spoj.
Pri kotle, čerpadle a oceľovom potrubí sa používajú mosadzné závitové tvarovky – kolená MF a FF, T-kusy a nátrubky od 3/8" do 2". Z oceľového závitu na plastohliník prejdete skrutkovanou spojkou s vonkajším (GZ) alebo vnútorným (GW) závitom, napríklad PEX.Z.GZ16X3/4. Prívod k rozdeľovaču býva z rúrky PEX-AL-PEX 20 × 2; k nej sú v ponuke spojky PEX.Z20 a prechody 20 × 1/2" a 20 × 3/4".
Každý okruh sa pripája dvoma zvernými šróbeniami EK – jedným na prívodnú, druhým na spiatočkovú lištu; 8-okruhový rozdeľovač ich teda potrebuje 16. Celý kusovník pre dom so 100 m² je na úvodnej stránke, k rozdeľovaču patria aj skrinky a guľové ventily.
Radiátor s VK armatúrou alebo regulačným šróbením s Eurokónusom napojíte rovnakým šróbením ako vývod rozdeľovača. Spoje, ktoré skončia v stene alebo pod omietkou, robte lisovacími fitingmi PEX-Z – sú trvalé. Polybutylén alebo meď spojíte bez náradia nástrčným systémom HEPWORTH.
Spoje sú najlacnejšou časťou dodávky, no keď jeden chýba alebo má iný rozmer, stojí celá montáž. Zoznam preto zostavujte od rozdeľovača a kotla, nie listovaním v cenníku.
Spoje nechajte v sáčkoch roztriedené podľa rozmeru, aby sa do nich nedostal prach z poteru či omietky. Lisovacie fitingy objednávajte len vtedy, keď máte k dispozícii kliešte s čeľusťami U-profilu; bez nich je správnou voľbou skrutkovaná spojka.
Skratky v kódoch: GZ vonkajší závit, GW vnútorný závit, K koleno. RCS16 sadne na PEX-AL-PEX aj polybutylén 16 mm, 500650 na PEX 18 × 2 a 500025 na medenú rúrku 15 × 1.

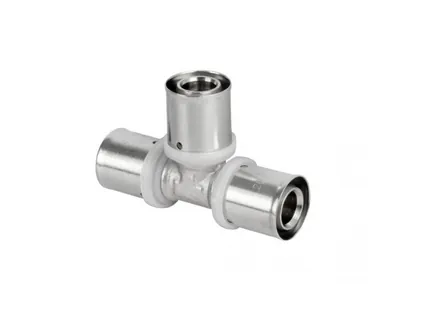

Telo z poniklovanej mosadze, lisuje sa čeľusťami s U-profilom. Písmeno v kóde prezrádza tvar: Z konektor, K koleno, T T-kus, R redukcia, koncové N nástenné koleno.
