Do podlahy patrí PEX-AL-PEX 16 × 2 v kotúči 200 m, od kotla k rozdeľovaču a k radiátorom väčšie 20 × 2. Pri objednávke rozhoduje nielen počet metrov, ale aj to, ako sa z kotúčov narežú okruhy bez spoja.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Podľa popisov výrobkov na ATRIA.SK. Prípustný tlak závisí od teploty vody – čím je voda teplejšia, tým je limit nižší.
| Kód | Rúrka | Ako sa predáva | Profil | Teplota → max. tlak | Na čo |
|---|---|---|---|---|---|
| PEXALPEX 162 | PEX-AL-PEX | kotúč 200 m | 16 × 2 mm, hliník 0,20 mm | – | okruhy podlahovky, rozvody vody a kúrenia |

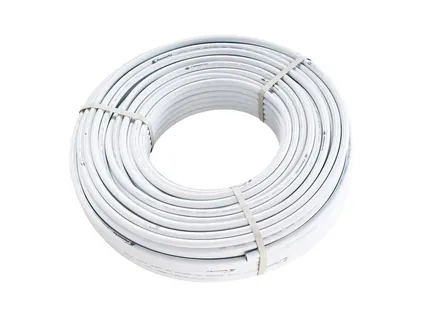

| PEXALPEX 203 | PEX-AL-PEX | – | 20 × 2 mm, hliník 0,30 mm | max. 10 bar / 95 °C | prívod k rozdeľovaču, radiátory, voda |
| PEXALPEX 263 | PEX-AL-PEX | – | 26 × 3 mm, hliník 0,30 mm | max. 10 bar / 95 °C | hlavné rozvody s väčším prietokom |
| PEXALPEX 323 | PEX-AL-PEX | – | 32 × 3 mm, hliník 0,30 mm | – | hlavné rozvody s väčším prietokom |
| 73016734 / 73018701 / 73020434 | IVAR Alpex Turatec | 200 / 200 / 100 m | 16 × 2 / 18 × 2 / 20 × 2 mm | PN 10 pri 70 °C, krátkodobo 95 °C | podlahovka, kúrenie, pitná voda |
| 71317535 / 71317835 / 71317935 | IVAR PE-Xa | 120 / 240 / 600 m, len celé balenia | 17 × 2 mm | 90 °C → PN 6; 60 °C → PN 10 | okruhy podlahového kúrenia |
| 71020700 / 71025700 | IVAR PE-Xa | 200 m, len celé balenia | 20 × 2 / 25 × 2,3 mm | 90 °C → PN 6; 60 °C → PN 10 | rozvody podlahového kúrenia |
| UHP200/16 / UHP500/16 | HEPWORTH polybutylén | celý kotúč 200 / 500 m | 16 mm | PN 3, 70 °C | podlahové kúrenie |
| UHP100/20 | HEPWORTH polybutylén | od 100 m | 20 mm | PN 3, 70 °C | podlahové kúrenie |
| HXX50/22 | HEPWORTH HEP2O | po metroch, kotúč 25 / 50 m, tyč 6 m | 15 × 1,7 / 22 × 2,0 / 28 × 2,6 mm | kúrenie PN 6 pri 90 °C, pitná voda PN 10 pri 80 °C | radiátory, chladenie, voda |
Všetky uvedené potrubia majú kyslíkovú bariéru – hliníkovú vrstvu, vnútornú bariéru (PE-Xa) alebo vrstvu EVOH (HEPWORTH).
Cena a dostupnosť sa načítajú z e-shopu. Skôr než vložíte do košíka, pozrite, či sa rúrka predáva po metroch, alebo len v celom kotúči či balení.
Päťvrstvové plastohliníkové potrubie: vnútorná a vonkajšia vrstva zo zosieťovaného polyetylénu, medzi nimi hliníková fólia. Údaje podľa popisov produktov; kde údaj chýba, je pomlčka.
| Parameter | PEXALPEX 162 | PEXALPEX 203 | PEXALPEX 263 | PEXALPEX 323 |
|---|---|---|---|---|
| Rozmer | 16 × 2 mm | 20 × 2 mm | 26 × 3 mm | 32 × 3 mm |
| Hrúbka hliníka | 0,20 mm | 0,30 mm | 0,30 mm | 0,30 mm |
| Max. tlak / teplota | – | 10 bar / 95 °C | 10 bar / 95 °C | – |
| Dĺžková rozťažnosť | 0,026 mm/m·K | 0,026 mm/m·K | – | – |
| Drsnosť vnútorného povrchu | 0,007 mm | 0,007 mm | – | – |
| Kyslíková bariéra | áno (hliník) | áno (hliník) | áno (hliník) | áno (hliník) |
| Balenie | kotúč 200 m | – | – | – |
| Typické použitie | okruhy podlahovky | prívod k rozdeľovaču, radiátory | hlavné rozvody | hlavné rozvody |
Hladký vnútorný povrch znamená nízku tlakovú stratu a odolnosť voči usadzovaniu vodného kameňa. Spájať sa dá skrutkovanými aj lisovacími spojkami – prehľad na stránke fitingy na PEX-AL-PEX.
Všetky tri druhy potrubia sa do podlahového kúrenia hodia a všetky v našej ponuke majú kyslíkovú bariéru. Líšia sa správaním pri pokládke, spôsobom spájania a balením.
Hliníková vrstva drží tvar ohybu – potrubie sa po ohnutí nevracia späť, čo pri kladení slimáka v systémovej doske výrazne uľahčuje prácu. Má malú dĺžkovú rozťažnosť (0,026 mm/m·K) a štandardný rozmer 16 × 2 mm, takže k nemu pasujú šróbenia a spojky rôznych výrobcov. Pre väčšinu rodinných domov je to najpraktickejšia voľba.

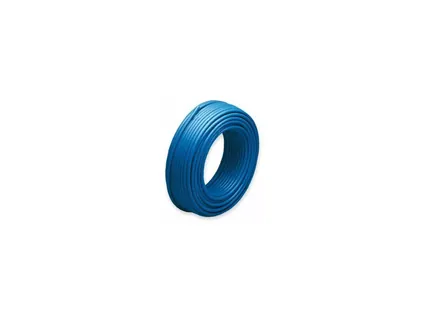

Jednovrstvové potrubie s vnútornou kyslíkovou bariérou, rozmer 17 × 2 mm. Je jednoduchšie, ale po ohnutí má snahu vracať sa – pri pokládke ho treba dôkladnejšie fixovať. Objednáva sa výhradne po celých baleniach – 120, 240 alebo 600 m – a spojky k nemu musia byť z jeho vlastného systému: šróbenia IVAR.TP či RP alebo lisovacie IVAR.AC.
Potrubie 16 a 20 mm na podlahovku (PN 3, 70 °C) so spájaním nástrčnými spojkami bez náradia – systém sa dá poskladať, rozobrať a znova poskladať. Hodí sa najmä pre svojpomocnú montáž. Na radiátory a vodu je určený rad HEP2O 15, 22 a 28 mm.
Výpočet rovnaký ako v kalkulačke materiálu: potrubie v podlahe = plocha ÷ rozostup, okruh najviac okolo 90 m a ku každému okruhu 10 m prívodov k rozdeľovaču.
| Vykurovaná plocha | Rozostup 15 cm (≈ 6,7 m/m²) | Rozostup 10 cm (10 m/m²) |
|---|---|---|
| 10 m² | 77 m · 1 okruh | 120 m · 2 okruhy |
| 20 m² | 154 m · 2 okruhy | 230 m · 3 okruhy |
| 50 m² | 374 m · 4 okruhy | 560 m · 6 okruhov |
| 100 m² | 747 m · 8 okruhov | 1 120 m · 12 okruhov |
| 150 m² | 1 120 m · 12 okruhov | 1 670 m · 17 okruhov |
Pri rozostupe 20 cm je spotreba 5 m na 1 m². Viac ako 12 okruhov rozdeľte na dva rozdeľovače – vyberiete ich na stránke Rozdeľovače. Výpočet pre vlastnú plochu urobí kalkulačka materiálu.
Okruh musí byť z jedného kusa, a preto sa potrubie nedá objednať len podľa súčtu metrov. Zoberme bungalov s deviatimi okruhmi z príkladu na podlahove-vykurovanie.eu: okruhy s prívodmi merajú 90, 86, 86, 3 × 79, 72, 68 a 62 m, spolu 701 m. Podľa metrov by stačili štyri kotúče po 200 m (800 m). Do jedného kotúča sa však zmestia najviac dva z týchto okruhov – už tri najkratšie (62 + 68 + 72 = 202 m) sa doň nevojdú. Deväť kusov teda potrebuje päť kotúčov:
| Kotúč 200 m | Okruhy z neho | Spotrebované | Zvyšok |
|---|---|---|---|
| 1. | 90 m + 86 m | 176 m | 24 m |
| 2. | 86 m + 79 m | 165 m | 35 m |
| 3. | 79 m + 79 m | 158 m | 42 m |
| 4. | 72 m + 68 m | 140 m | 60 m |
| 5. | 62 m | 62 m | 138 m |
| Spolu | 9 okruhov | 701 m | 299 m |
Ako s tým pracovať pri objednávke: najprv si zoraďte okruhy od najdlhšieho a párujte ich tak, aby sa do 200 m vošli dva. Zvyšky po 24–60 m sa hodia na krátke okruhy v chodbe či WC alebo pri ďalšej etape stavby, v potere ich však nikdy nenadpájajte. Ak vám vychádza posledný kotúč takmer prázdny, oplatí sa preveriť, či sa niektorý dlhší okruh nedá skrátiť presunom rozdeľovača – alebo naopak rozdeliť miestnosť na dva kratšie okruhy, ktoré sa so zvyškami spárujú lepšie. Kotúče skladujte do pokládky v tieni a v obale, plastové rúrky dlhodobé slnko neznášajú. Pri prevzatí skontrolujte, či zodpovedá rozmer (16 × 2, nie 17 × 2 alebo 18 × 2) – šróbenia sa k rúrke vyberajú presne podľa profilu.
Sledujte jednotku predaja a minimálny odber: IVAR PE-Xa sa predáva po celých baleniach, HEPWORTH 16 mm v celom kotúči 200 alebo 500 m, HEPWORTH 20 mm od 100 m a HEP2O po metroch, v kotúčoch 25 / 50 m alebo v 6 m tyčiach.
Okruhy pripojte k rozdeľovaču zvernými šróbeniami a pred zaliatím poterom urobte tlakovú skúšku. Do poteru pridajte plastifikátor, ktorý nájdete v príslušenstve pod poter. Postup krok za krokom je v návode na montáž podlahového kúrenia.
| Produkt | Kód | Cena s DPH | Dostupnosť |
|---|---|---|---|
| Fixačný oblúk potrubia PEX - 16-18mm | 71900102 | 2,84 € | 4 až 7 dní |
| Ochranná hadica pre trubky 16-18mm - modrá | 1900M | 31,00 € | Skladom |
| Ochranná hadica pre trubky 16-18mm - červená | 1900C | 31,00 € | Skladom |
| Zverné šróbenie 16 x 2 EK na PEX-AL-PEX potrubie | RCS16 | 1,76 € | Skladom |
| Zverné šróbenie- na viacvrstvové potrubie ALPEX - 16x2 ALU-EK | 500684 | 3,70 € | Skladom |
| Zverné šróbenie - na potrubie PEX - 18x2 PEX-EK | 500650 | 4,63 € | Skladom |
Fixačný oblúk drží ohyb 90° pri výstupe potrubia z podlahy k rozdeľovaču (balenie 10 ks). Ochranná hadica pre potrubie 16–18 mm sa predáva po celých kotúčoch 50 m. Ďalšie šróbenia a spojky nájdete na stránke Fitingy.
Všetky rúrky zo stránky – PEX-AL-PEX, Alpex Turatec, PE-Xa aj HEPWORTH – nájdete v e-shope s cenou a skladovou dostupnosťou. Pri rozdelení okruhov do kotúčov vám pomôže technik: +421 917 133 664, v pracovné dni od 7:30 do 15:30.
